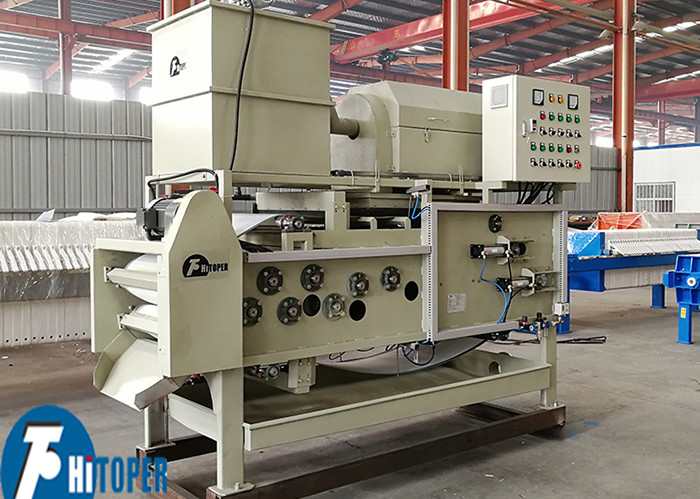

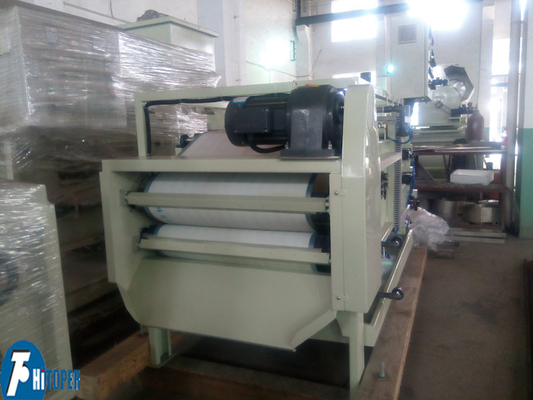

Baskı ve Renkleme Endüstrisi 500 mm Filtre Kemeri Genişliği ile Çamur Su Çömelisi Filtre Pressi

Tamamen Otomatik Kemer Filtre Pressi 500mm Filtre Kemeri Genişliği Çamur Su Çekme Kemeri Pressi

DY serisi kemer filtresi basıncı, yeni modellerin başarılı gelişimine dayanan yabancı gelişmiş teknolojilerin tanıtımı ile ulusal araştırma enstitüleri,Kentsel atık su arıtmasında yaygın olarak kullanılır, kimyasal, petrol rafinerliği, metalürji, kağıt, deri, gıda, kömür yıkama, baskı ve boyama endüstrisi, çamur su çekme.yüksek verimlilik, kolay bakım, çamur su çekme ekipmanları için idealdir.

Kemer basıncı filtresi esas olarak bir tahrik cihazı, bir çerçeve, bir basınç rulo, üst filtre kemeri, alt filtre kemeri, filtre kemeri germe cihazı, filtre kemeri temizleme cihazından oluşur.bir boşaltma cihazı, hava kontrol sistemi ve elektrikli kontrol sistemi.

1 Çerçeve: Kemer baskı filtresi çerçevesi esas olarak baskı rulo sistemini ve diğer bileşenleri desteklemek ve sabitlemek için kullanılır.

2 Basınç rulo sistemi: Diametri büyükten küçüke sıralanmış rulolardan oluşur. Çamur üst ve alt filtre kemerleri tarafından tutulur.Basın ruloları sırayla geçerken, filtre kemerinin gerilmesi altında küçükten büyük bir basınç eğimi oluşur.

3 Yerçekimi bölgesi su çekme cihazı: Temel olarak yerçekimi bölgesi desteğinden ve hopper'dan oluşur.,Bu da sonradan ekstrüzyon dehidrasyonu için koşullar yaratır.

4 Kelin şeklindeki bölge su çekme cihazı: The wedge-shaped zone formed by the upper and lower filter belts exerts a pressing force on the clamped material and performs pre-pressure dehydration to meet the requirements for the liquid content and fluidity of the material in the squeeze dewatering section.

5 Filtre kemeri: Kemer baskı filtresinin ana bileşenidir. Çamurun katı ve sıvı fazları yukarıdan ve aşağıdan ayrılır. Alt filtre kemeri filtre ortamıdır.Yukarı ve alt filtre kemerleri sıkıştırma atlatmak için gerilmiştirMalzeme nemini çıkarmak için gerekli baskı kuvvetini elde etmek için rulo.

6 Filtre kemeri ayarlama cihazı: İcra edici bileşenlerden oluşur: hava silindir, rulo sinyali geri basıncını ayarlayan ve elektrik sistemi.Onun rolü, eşit olmayan filtre kemeri gerilimi gibi çeşitli nedenlerden kaynaklanan filtre kemerinin sapmasını ayarlamaktır, rulo kurulum hatası, eşitsiz besleme vb., böylece kemer baskı filtresinin sürekliliğini ve istikrarını sağlar.

7. Filtre kemeri temizleme cihazı: Bir püskürtücüsünden, temizleme suyu temas kutusundan ve temizlik kapağından oluşur. Filtre kemeri yürürken, sürekli olarak temizleme cihazından geçer.ve duştan püskürtülen basınç suyu tarafından etkilenir- Hazır.

8Filtre kemeri germe cihazı: Germe silindirinden, germe ruloundan ve senkronizasyon mekanizmasından oluşur.Onun rolü filtre kemerini germek ve dewatering basının baskı kuvveti üretimi için gerekli gerilim koşullarını sağlamak içinBu, hava basıncı sisteminin germe silindirinin hava basıncını ayarlayarak elde edilebilir.

9 İndirim cihazı: Bir kazık levhasından, bıçak tutucusundan, boşaltma ruloundan vb. oluşur.

10 İletişim cihazı: Motor, redüktör, vites aktarım mekanizması vb.ve işlemde farklı kemer hızlarının gereksinimlerini karşılamak için redüktörün hızını ayarlayabilir.

11 Pnömatik sistem: Bu sistem esas olarak bir güç kaynağından (gaz depolama tankı, motor, hava pompası vb.), yürütme bileşenlerinden (silindirlerden),ve pnevmatik kontrol bileşenleri (basınç röleleri dahil), basınç akışı ve yön kontrol valfleri) hava basıncı kontrol unsuru, hava basıncını kontrol eder.hava basıncı aktüatörünün belirli bir itiş ve hız elde etmesini sağlamak için akış hızı ve yönüFiltre kemerinin gerilmesini ve ayarlanmasını tamamlamak için güç kaynağıdır.

Parçaların bileşimi:

1Çerçeve.

2Çamur dağıtım cihazı

3. Sıvı alma üst tepsisi

4. Dehidrasyon rulo sistemi

5Sıkıştırma rulo sistemi.

6. Geritme cihazı

7Sıvı alan orta tepsi

8. Çamaşır makinesi

9. Üst ayarlı rulo

10Üst filtre kemeri

11. Yukarı kazık

12Alt kazık.

13. Sürücü

14Alt filtre kemeri.

15Alt ayarlı rulo.

16Sıvı alıcı alt tepsi

Kemer filtresi presinin teknik parametreleri:

Kemer filtresi basıncı tipik çamur kullanımı:
