| Menşe yeri: | Çin |
| Marka adı: | TOPER |
| Sertifika: | CE |
| Model numarası: | XZ150/1250-30U |
| Min sipariş miktarı: | 1 Takım |
|---|---|
| Fiyat: | Best factory price |
| Ambalaj bilgileri: | 1 * 40GP. |
| Teslim süresi: | Ödemenizi aldıktan sonra 20-30 iş günü |
| Ödeme koşulları: | L / C, T / T, D / A, D / P, Western Union |
| Yetenek temini: | Bu oda filtre presi için ayda 30 set |
| Filtre alanı: | 150m2 | PP plaka boyutu: | 1250*1250mm |
|---|---|---|---|
| Filtre odası hacmi: | 2200L | Filtre numarası: | 55 adet |
| Filtreleme basıncı: | 0.6Mpa | Motor Gücü: | 4kw |
| tam ağırlık: | 11000kgs | Boyut: | 6200*1800*1600mm |
| Plaka Tipi: | Hazne plakası | Plaka Malzemesi: | Güçlendirilmiş polipropilen |
| Plaka rengi: | Beyaz | İşlev: | Katı-sıvı ayrımı |
| Besleme yöntemi: | Merkezi besleme | Katı deşarj tipi: | Otomatik |
| Gerilim: | 380V/220V /400-450V/Özelleştirilmiş | Filtre ortamı: | Filtre bezi |
| Basınç tipi: | Hidrolik kompres | Durum: | Yeni |

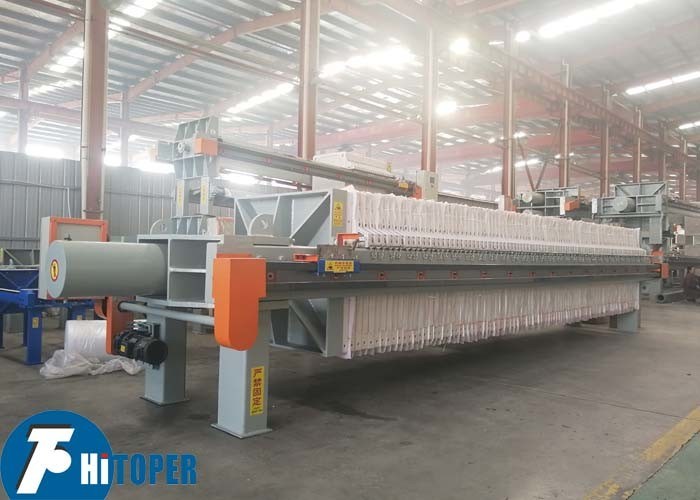

Kullanıcı Dostu Tasarım ile Taş Endüstrisinde Yüksek Basınçlı Bulamaç Susuzlaştırma için PP Plaka Haznesi Filtre Presi
Filtre presi, basınçlı filtreleme kullanarak sıvıları ve katıları ayıran, 0,1 m3 - 20 m3 arasında değişen, sabit hacimli bir ekipman parçası olan toplu işlemdir. Bulamaç filtre presine pompalanır ve basınç altında suyu alınır. Bir filtre presi, madencilik, metalurji, petrol, kimya, tıp, boyama, kağıt, gıda, alkol, tekstil üretimi vb. gibi çeşitli farklı endüstrilerde ve uygulamalarda katı-sıvı ayrımı veya atık su arıtımı için kullanılabilir.
Filtre presinin ana bileşenleri:
Filtre presi çerçeve, filtre plakası, presleme sistemi (manuel, mekanik, hidrolik ve diğer tipler) ve elektrik kontrol sisteminden oluşur. Çerçeve kısmı, presleme cihazını ve filtre plakasını destekleme rolünü oynar ve taban, presleme plakası, baskı plakası ve ana kirişten oluşur. Filtre plakası, sıkıştırma plakası ile baskı plakası arasındaki ana kirişe monte edilir ve filtre bezi gibi filtre ortamı, filtre plakasının ortasına takılır.
Çerçeve: Çelik çerçeve, filtre plakaları için sıkıştırma cihazı görevi görür.

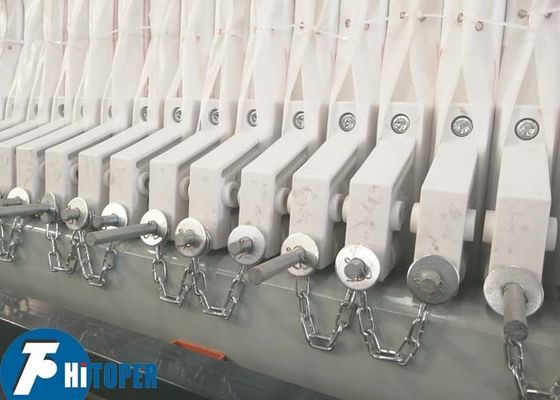

Filtre Plakaları: Filtre plakaları arasındaki bölmelerde bir filtre keki oluşur.
Filtre Bezi: Filtre plakasının her iki tarafına takılan bez filtre. Katı maddeler kumaş üzerinde birikerek filtre keki oluşturur ve sıvıları katılardan ayırır.
Hazne Filtre Presinin çalışma prensibi:
1. Bulamaç filtre presine pompalanır. Besleme (doldurma) döngüsü sırasında katılar filtre bezlerine eşit şekilde dağıtılır.
2. Filtre bezinin üzerinde katı maddeler birikmeye başlar, ardından gelen parçacıkları hapseder ve bir filtre keki oluşturur. Filtre keki katı/sıvı ayrımı için derinlik filtresi görevi görür. Süzüntü plakalardan köşe bağlantı noktalarından manifolda çıkar.
3. Manifolddaki doğru valfler açıldığında, süzüntü, süzüntü çıkışı yoluyla presten çıkar. Filtre pres besleme pompası basınç oluşturdukça, katı maddeler, tamamen filtre keki ile dolana kadar bölmelerin içinde birikir.
4. Hazneler dolduğunda dolum döngüsü tamamlanır ve filtre presi boşaltılmaya hazır hale gelir.
Bu otomatik oda filtre presi için, seçtiğiniz için aşağıdaki otomatik cihaz mevcuttur.
1. Filtre bezi otomatik varisli: yüksek viskoziteli bir miktar bulamaçla ve kekin otomatik olarak düşmesi zordur, tasarladığımız kumaş varis sistemi, filtre bezinin açısını V şekline değiştirebilir, aynı zamanda bezle bağlantılı yay titreşir ve kek düşer.
2. Otomatik bomba kapısı: filtre presinin filtrelenmesi sırasında, filtre plakaları arasında bir damlama olabilir, daha sonra bomba kapısı sızıntıyı toplayacak, daha sonra çalışma sahasındaki kirliliği önleyecek, aynı zamanda filtre presi altında kek nemi artışını da önleyecektir.
3. Otomatik bez yıkama sistemi: Filtre presi çalışmayı bıraktığında veya ihtiyaç duyduğunuzda yüksek basınçlı su pompasına bağlanır, filtreleme hızını geri kazanmak ve kullanım ömrünü uzatmak için bezlerin yıkanmasına ve pürüzsüz olmasına yardımcı olur.
4. Bantlı konveyör: Filtre presinin altına yerleştirilecek, filtre kekini filtre presinin bir tarafına birlikte iletecek, daha fazla işlem için daha iyi olacaktır.
5. Çamur depolama kovası. Filtrasyondan sonra filtre keki, nakliyeye odaklanmayı kolaylaştıracak şekilde uygun çamur depolama kovasına boşaltılabilir.
Filtre presimizin teknik parametreleri.
| Tip |
Filtre alanı (m2) |
Filtre plakası boyut (mm)
|
Filtre keki kalınlığı (mm) |
Filtre odası hacmi (Sol) |
Filtre plakası numarası (adet) |
Filtreleme basıncı (MPa)
|
Motor gücü (KW) |
Ağırlık (Kilogram) |
Boyut (mm) (U×G×Y) |
| XZ100/1250-30U | 100 | 1250×1250 | 30 | 1479 | 36 | 0,6 | 4.0 | 8307 | 5020×1800×1600 |
| XZ120/1250-30U | 120 | 1777 | 43 | 9308 | 5470×1800×1600 | ||||
| XZ140/1250-30U | 140 | 2094 | 51 | 10455 | 5990×1800×1600 | ||||
| XZ160/1250-30U | 160 | 2381 | 58 | 11492 | 6450×1800×1600 | ||||
| XZ180/1250-30U | 180 | 2669 | 65 | 12494 | 6905×1800×1600 | ||||
| XZ200/1250-30U | 200 | 2965 | 72 | 13504 | 7360×1800×1600 | ||||
| XZ220/1250-30U | 220 | 3285 | 80 | 14652 | 7880×1800×1600 | ||||
| XZ250/1250-30U | 250 | 3737 | 91 | 16227 | 8600×1800×1600 | ||||
| XZ200/1500-30U | 200 | 1500×1500 | 3025 | 49 | 0,6 | 7.5 | 20030 | 6400×2200×1900 | |
| XZ250/1500-30U | 250 | 3739 | 61 | 22978 | 7225×2200×1900 | ||||
| XZ300/1500-30U | 300 | 4413 | 74 | 26026 | 8130×2200×1900 | ||||
| XZ350/1500-30U | 350 | 5210 | 86 | 29220 | 8570×2200×1900 | ||||
| XZ400/1500-30U | 400 | 6007 | 99 | 32574 | 9880×2200×1900 | ||||
| XZ450/1500-30U | 450 | 6743 | 111 | 35586 | 10820×2200×1900 | ||||
| XZ500/1500-30U | 500 | 7478 | 123 | 38606 | 11560×2200×1900 | ||||
| XZ600/2000-30U | 600 | 2000×2000 | 40 | 12000 | 85 | 0,6 | 7.5 | 49000 | 11100×3000×2500 |
| XZ700/2000-30U | 700 | 14000 | 99 | 53000 | 12200×3000×2500 | ||||
| XZ800/2000-30U | 800 | 16000 | 107 | 57000 | 13350×3000×2500 | ||||
| XZ900/2000-30U | 900 | 18000 | 127 | 61000 | 14500×3000×2500 | ||||
| XZ1000/2000-30U | 1000 | 20000 | 141 | 65000 | 15600×3000×2500 |
