| Menşe yeri: | Çin |
| Marka adı: | TOPER |
| Sertifika: | CE |
| Model numarası: | XY10/450-30U |
| Min sipariş miktarı: | Anlaşılabilir |
|---|---|
| Fiyat: | Best factory price |
| Ambalaj bilgileri: | İhracat standart ahşap paketi. |
| Teslim süresi: | Ödemenizi aldıktan sonra 10-15 iş günü |
| Ödeme koşulları: | L/C, T/T, D/A, D/P, Western Union |
| Yetenek temini: | Bu endüstriyel filtre presi için ayda 200 set |
| Filtration area: | 10square meter | Plate externalr size: | 505*505mm |
|---|---|---|---|
| Filter Chamber volume: | 151L | Filter plate number: | 24pcs |
| Filtrating pressure: | 0.6Mpa | Cake discharge: | two workers by hand operation |
| Motor power: | 2200w | Compress type: | hydraulic system |
| Voltage: | 380V/220V /400-450V/Customized | Feeding method: | Central feeding |
| Plate material: | Reinforced polypropylene | Liquid discharge type: | Open flow or close flow |
| Filter cake discharge type: | Manual discharge | Filter medium: | Filter cloth |
| Conditon: | New |

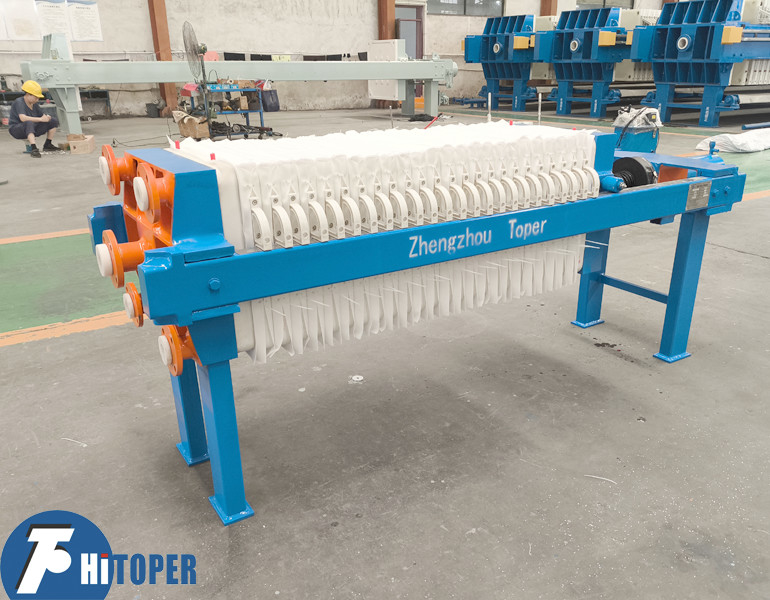

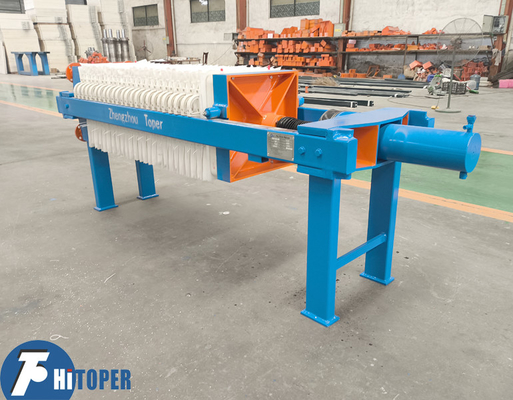

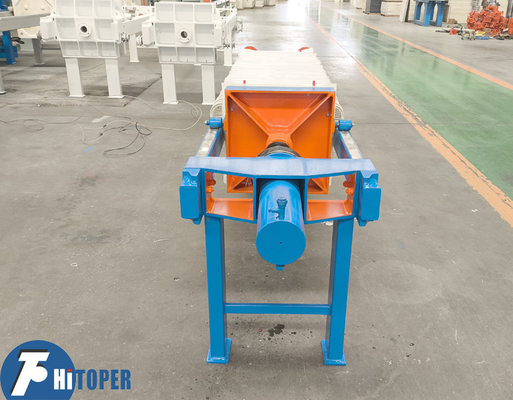

450x450mm Plaka Hidrolik Sıkıştırma Endüstriyel Filtre Basınları Katı-Sıvı Ayrımcılık Fonksiyonu
Bu filtre baskı cihazıVarpis süspansiyonunun katı-sıvı (katı içeriği % 5 - % 50'den daha iyidir) ayrımında kullanılır. madencilik, kimyasal. metalürji, tıp, tekstil, gıda, anorhanik tuz ve diğer endüstrilerde yaygın olarak kullanılır.
Bu filtre baskı cihazının hidrolik istasyonu:1. Hidrolik birim, karbon çelik bükme kaynak ve mühürleme. A. Hava filtre Shanghai Dazhong markasının dış yağ pompaları, daha iyi soğutma etkisi ve kolay bakım ile B.Shanghai Huadao markasının hidrolik valfleriC. Yüksek basınçlı petrol borusu (36Mpa, 1.5m) ve düşük basınçlı petrol borusu (22.4Mpa, 2m), Çin standart yumuşak bağlantısı.
2Hidrolik silindir, 27SiMn malzeme ipsiz çelik borusundan kaynaklanmıştır, İç çapı ve vuruşu Φ120X400, pres basıncı 18-20MPa'dır.
3. Piston çubuğu, 45 # çelik ile orta frekanslı sertleştirme, yüzey sertliği HRC48-50 olabilir ve dışarıda koruyucu bir kapak vardır.
Bu endüstriyel filtre basının ana ışığı: Yüksek kaliteli karbon çelik Q345 malzemesi (Uzunluğu, Genişliği ve Kalınlığı, 120×60×6mm dikdörtgen boru), kutu kaynaklı yapısal tasarım,Otomatik batık kemer kaynak süreci ve güzel ve pürüzsüz kaynakHala pas ve oksit derisini çıkarmak için kum patlaması ile işlenir, daha sonra daha yüksek yoğunluk ve korozyon direnci elde etmek için epoksi primer ile boyanır.Akrilik poliester korrosyon karşıtı boya püskürtmesi ile birlikte.
Filtre basını nasıl çalıştırılır,
Sıvı katı karışım, oda oluşturan bir dizi gömülü filtre plakalarından oluşan filtre presine pompalandırılır.Plakalar yapay çelik bir çerçeve ile desteklenir ve makinenin sonunda çerçeve çalışma monte bir hidrolik ram tarafından uygulanan bir kuvvetle kapalı tutulur.
Her filtre plağı, katı parçacıkları tutan, ancak sıvının filtre plağındaki portlardan geçmesine ve çıkmasına izin veren bir filtre bezinden kaplıdır.
Tutulan parçacıklar, filtre ortamının yüzeyinde yavaş yavaş birikir ve bir süre sonra nihayetinde katı bir pasta oluşturur.
Pasta filtrede basınç oluşturduğunda, filtratın oda dışına çıkmak için kısmen oluşmuş kekten geçmesi gerektiğinde basınç yükselir.Basın daha fazla katı maddeyi kabul edemediği için pompalamaya devam etmek gittikçe zorlaşıyor.Bu noktada besleme pompası nadiren okşar ve filtre basıncından filtrat akışı önemli ölçüde azalır veya tamamen durur.
Bu noktada veya önceden belirlenmiş bir filtreleme süresi veya basıncı elde edildiğinde, döngü sona erdirilir ve tamamen oluşturulmuş filtre pastası boşaltılır.
Bu filtre basıncı ekipmanının teknik parametresi:
| Türü |
Filtre alanı (m2) |
Filtre plaka boyutu (mm) |
Filtre pastasının kalınlığı (mm) |
Filtre odası hacmi (L) |
Filtre plakası numarası (PCS) |
Filtre basıncı (MPa) |
Motor gücü (KW) |
Ağırlık (Kg) |
Boyut (mm) (L×W×H) |
| XY4/450-30U | 4 | 450×450 | 30 | 60 | 9 | 0.6 | 2.2 | 860 | 1950×700×900 |
| XY6/450-30U | 6 | 91 | 14 | 910 | 2200×700×900 | ||||
| XY8/450-30U | 8 | 121 | 19 | 960 | 2450×700×900 | ||||
| XY10/450-30U | 10 | 151 | 24 | 1010 | 2700×700×900 | ||||
| XY12/450-30U | 12 | 182 | 29 | 1060 | 2950×700×900 | ||||
| XY15/450-30U | 15 | 225 | 36 | 1130 | 3300×700×900 | ||||
| XY16/450-30U | 16 | 243 | 39 | 1160 | 3450×700×900 | ||||
| XY15/630-30U | 15 | 630×630 | 226 | 18 | 1725 | 2640×900×1100 | |||
| XY20/630-30U | 20 | 297 | 24 | 1993 | 3940×900×1100 | ||||
| XY30/630-30U | 30 | 452 | 37 | 2360 | 3590×900×1100 | ||||
| XY40/630-30U | 40 | 595 | 49 | 2788 | 4300×900×1100 | ||||
| XY30/800-30U | 30 | 800×800 | 460 | 23 | 2170 | 3700×1400×1300 | |||
| XY40/800-30U | 40 | 595 | 30 | 2450 | 4300×1400×1300 | ||||
| XY50/800-30U | 50 | 748 | 38 | 2700 | 4840×1400×1300 | ||||
| XY60/800-30U | 60 | 902 | 46 | 2980 | 5440×1400×1300 | ||||
| XY70/800-30U | 70 | 1056 | 54 | 3250 | 6040×1400×1300 | ||||
| XY30/870-30U | 30 | 870×870 | 460 | 23 | 2580 | 3180×1200×1300 | |||
| XY40/870-30U | 40 | 595 | 30 | 2925 | 3570×1200×1300 | ||||
| XY50/870-30U | 50 | 748 | 38 | 3318 | 4110×1200×1300 | ||||
| XY60/870-30U | 60 | 902 | 46 | 3712 | 4550×1200×1300 | ||||
| XY70/870-30U | 70 | 1056 | 54 | 4106 | 4990×1200×1300 | ||||
| XY80/870-30U | 80 | 1210 | 62 | 4561 | 5430×1200×1300 |
Aşağıdaki gibi ürünlerimiz-filtre baskı makinelerinin farklı serileri:
1Programla kontrol edilen otomatik filtre basıncı
2Membran filtresi basıncı
3Hidrolik filtre basıncı
4Mekanik sıkıştırma filtre basıncı
5Jack filtre basın.
6. dökme demir plaka ve çerçeve/kamara filtresi
7Paslanmaz çelik plaka ve çerçeve filtresi
8Yuvarlak plaka filtresi basıncı
9. pamuklu kek filtreci
10Karton filtre basıncı
11DY kemer filtre basıncı
12. DYX yüksek basınçlı kemer filtre basıncı
13. DNY döner davul kalınlaştırma/su kaybı kemeri filtre basıncı
14. Üçlü kemerli kalınlaştırma ve dehidrasyon filtresi
